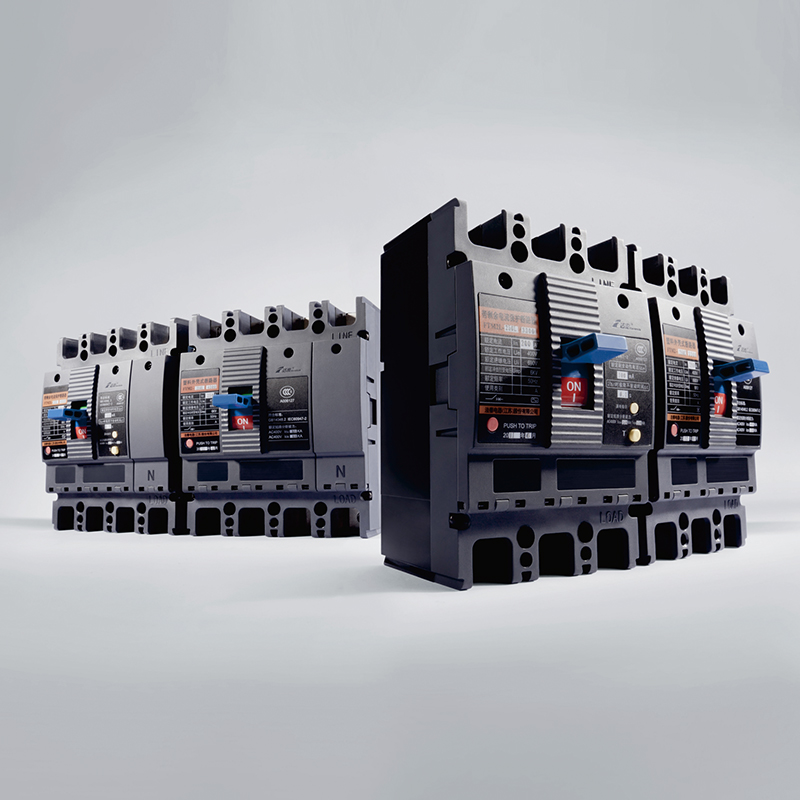

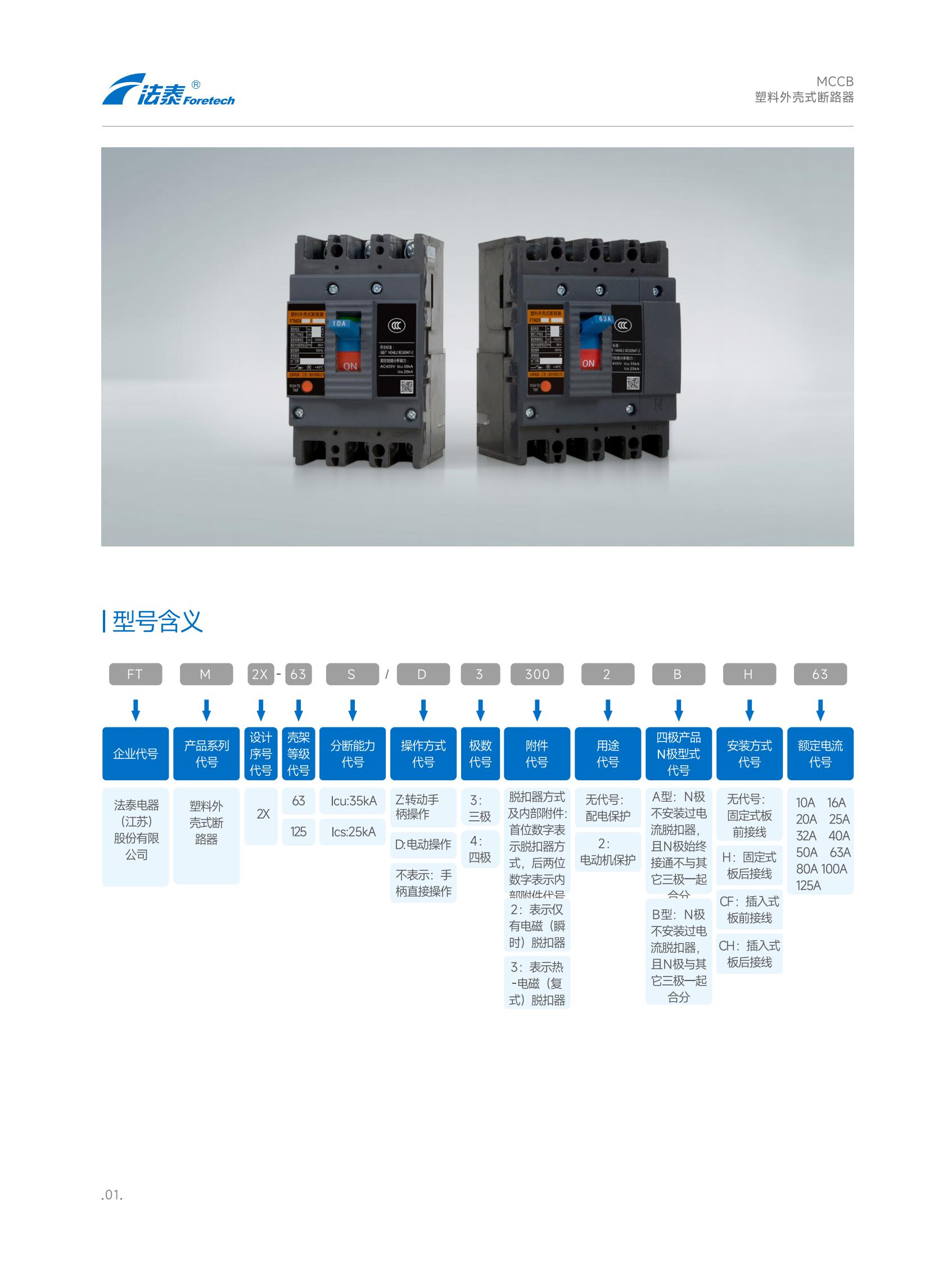

FTM2X FTM2 FTM2Z FTM2L FTM2LZ 塑壳智能断路器

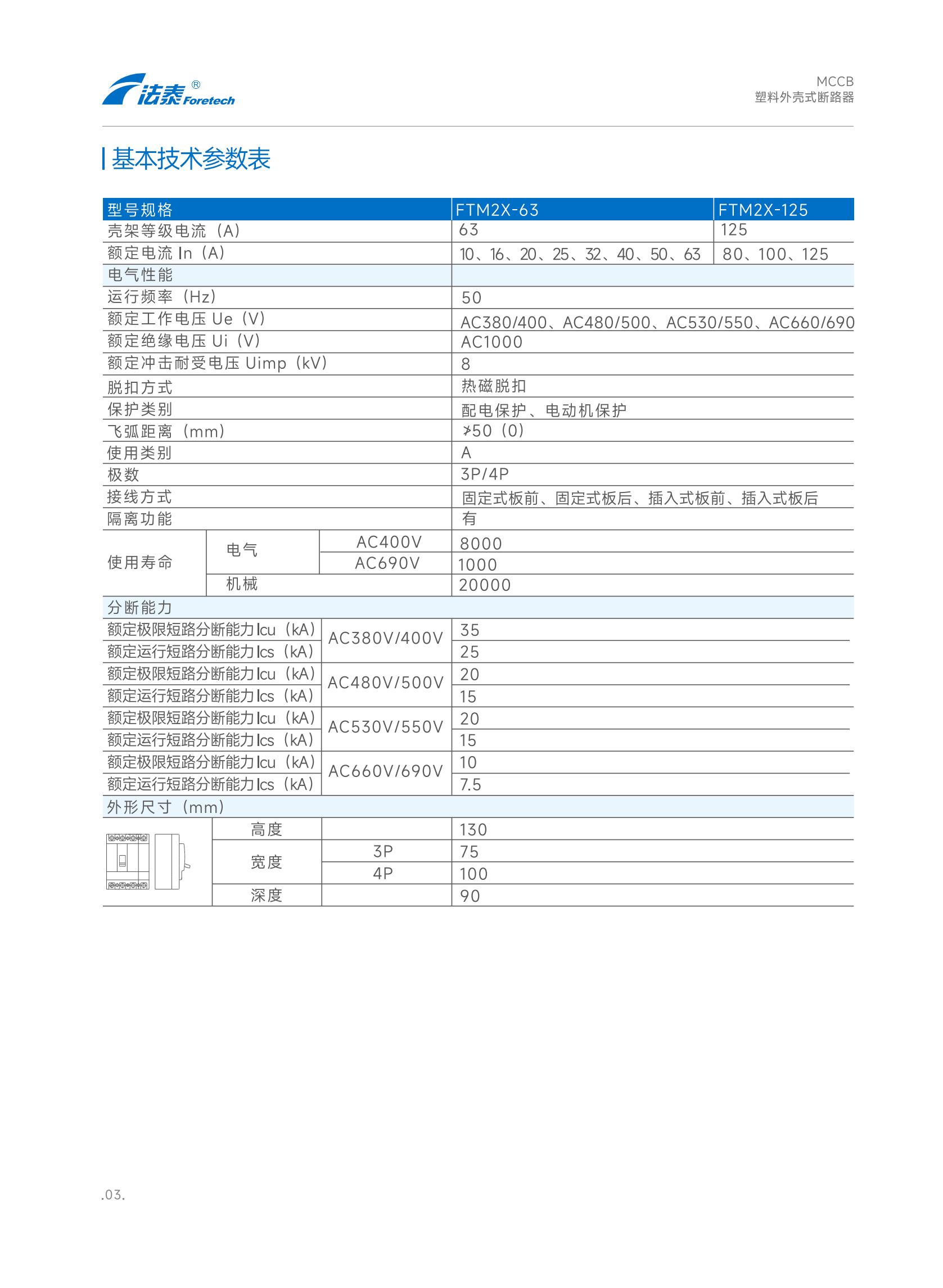

型号规格

FTM2X-63

FTM2X-125

壳架等级电流(A)

63

125

额定电流In(A)

10、16、20、25、32、40、50、63

80、100、125

电气性能

运行频率(Hz

50

额定工作电压Ue(V)

AC3801400、AC480/500、AC530/550、AC660/690

额定绝缘电压Ui(V)

AC1000

额定冲击耐受电压U imp(kV

8

脱扣方式

热磁脱扣

保护类别

配电保护、电动机保护

飞 弧 距 离 ( mm )

≠50(0)

使用类别

A

极数

3P/4P

接线方式

固定式板前、固定式板后、插入式板前、插入式板后

隔离功能

有

使用寿命

电气

AC400V

8000

AC690V

1000

机械

20000

额定极限短路分断能力|cu(kA)

AC380V/400V

35

额定运行短路分断能力Ics(kA)

25

额定极限短路分断能力|cu(kA)

AC480V/500V

20

额定运行短路分断能力Ics(kA)

15

额定极限短路分断能力Icu(kA)

AC530V/550V

20

额定运行短路分断能力Ics(kA)

15

额定极限短路分断能力Icu(kA)

AC660V/690V

10

额定运行短路分断能力Ics(kA)

7.5

外形尺寸(mm)

高度

130

宽度

3P

75

4P

100

深度

90

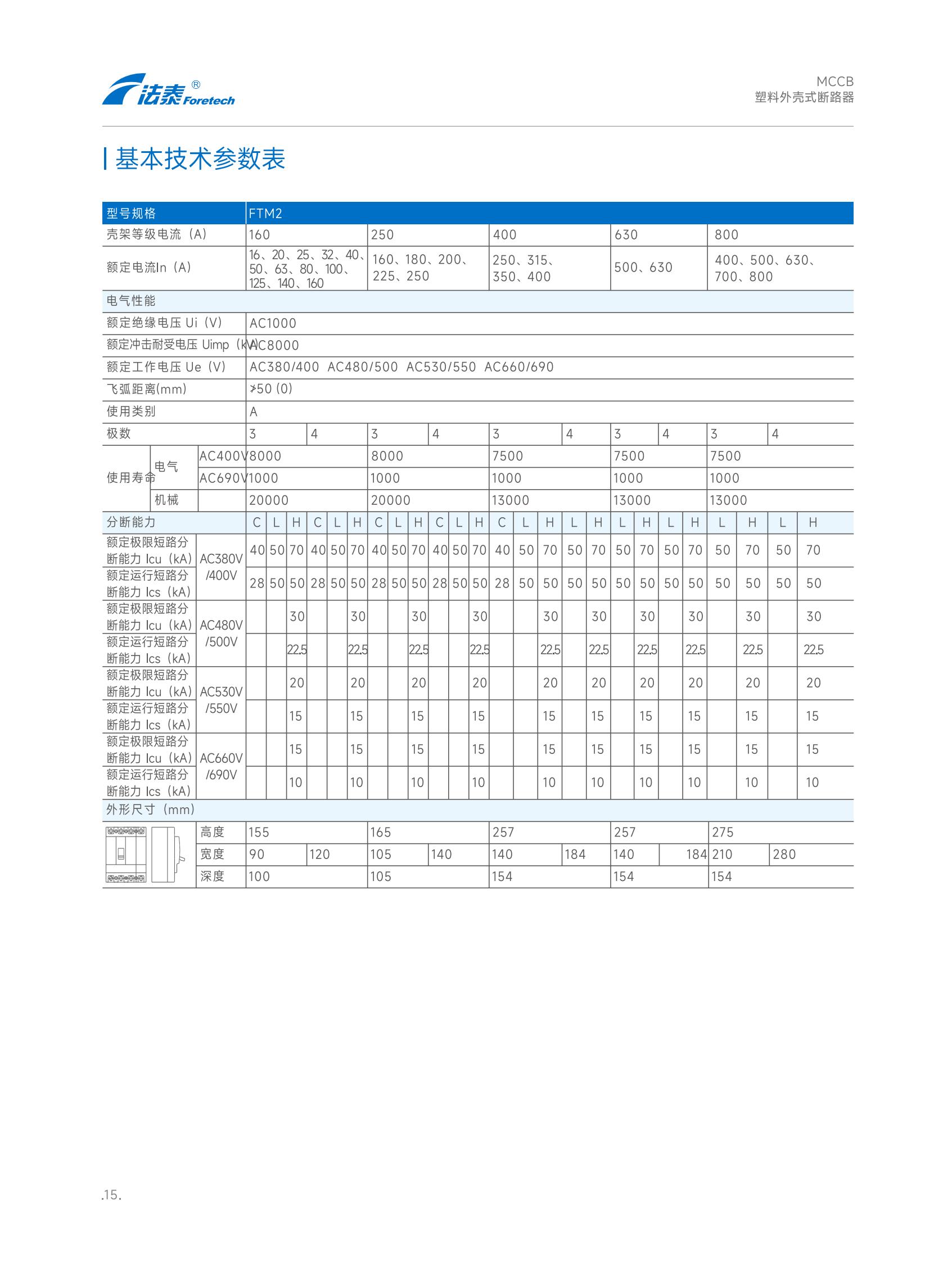

型号规格

FTM2

壳架等级电流(A)

160

250

400

630

800

额定电流In(A)

16、20、25、32、40、

50、63、80、100、

125、140、160

160、180、200、

225、250

250、315、

350、400

500、630

400、500、630、

700、800

电气性能

额定绝缘电压Ui(V)

AC1000

额定冲击耐受电压Uimp(kV)

AC8000

额定工作电压Ue(V)

AC3801400   AC480/500   AC5301550   AC6601690

飞弧距离(mm)

¥50(0)

使用类别

A

极数

3

4

3

4

3

4

3

4

3

4

使用寿命

电气

AC400V

8000

8000

7500

7500

7500

AC690V

1000

1000

1000

1000

1000

机械

20000

20000

13000

13000

13000

分断能力

C

L

H

C

L

H

C

L

H

C

L

H

C

L

H

L

H

L

H

L

H

L

H

L

H

额定极限短路分断能力Icu(kA)

AC380V

1400V

40

50

70

40

50

70

40

50

70

40

50

70

40

50

70

50

70

50

70

50

70

50

70

50

70

额定运行短路分断能力Ics(kA)

28

50

50

28

50

50

28

50

50

28

50

50

28

50

50

50

50

50

50

50

50

50

50

50

50

额定极限短路分断能力Icu(kA)

AC480V

1500V

30

30

30

30

30

30

30

30

30

30

额定运行短路分断能力|cs(kA)

22.5

22.5

22.5

22.5

22.5

22.5

22.5

22.5

22.5

22.5

额定极限短路分断能力Icu(kA)

AC530V

1550V

20

20

20

20

20

20

20

20

20

20

额定运行短路分断能力Ics(kA)

15

15

15

15

15

15

15

15

15

15

额定极限短路分断能力Icu(kA)

AC660V

1690V

15

15

15

15

15

15

15

15

15

15

额定运行短路分断能力Ics(kA)

10

10

10

10

10

10

10

10

10

10

外形尺寸(mm)

高度

155

165

257

257

275

宽度

90

120

105

140

140

184

140

184

210

280

深度

100

105

154

154

154

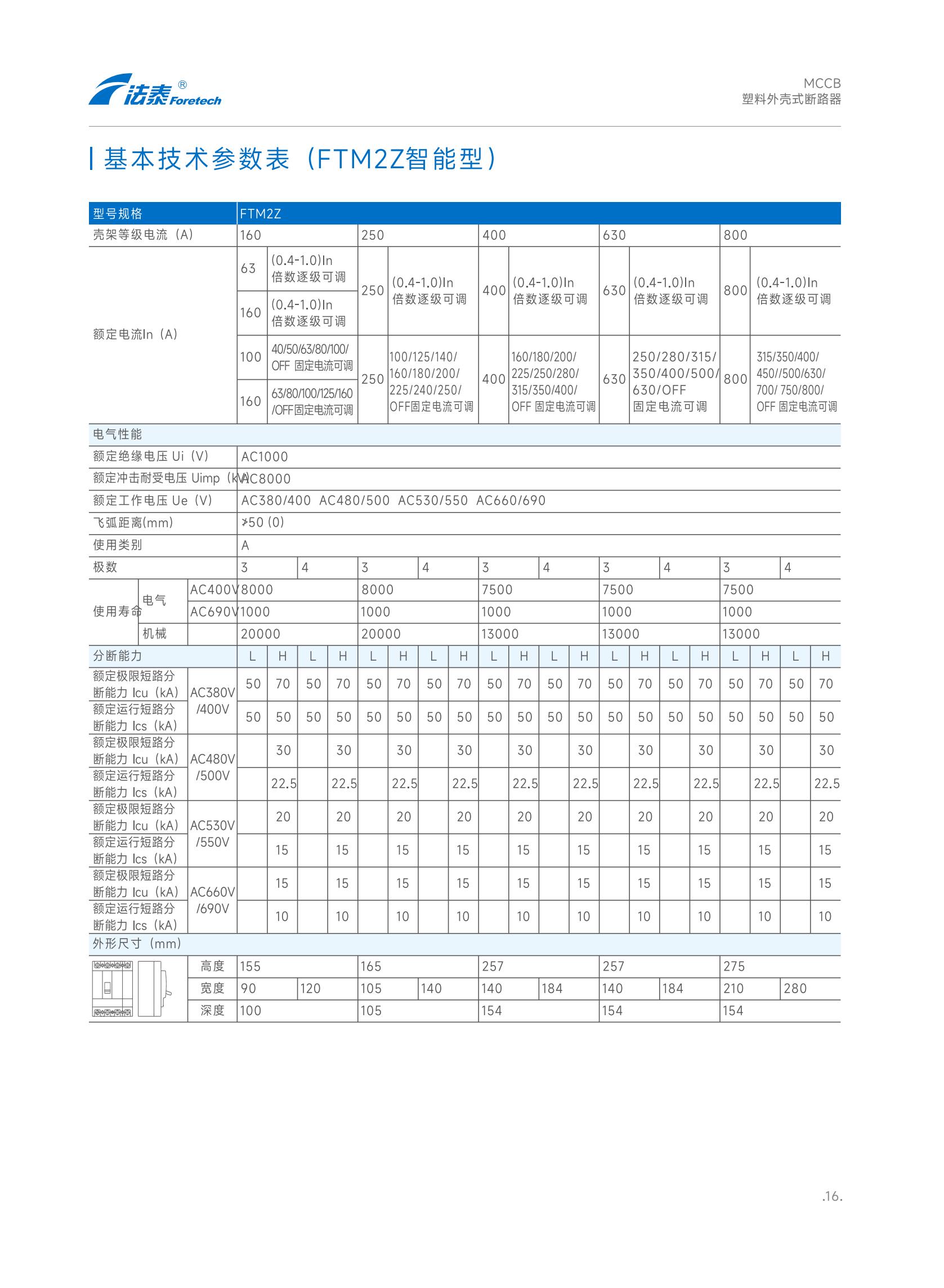

型号规格

FTM2Z

壳架等级电流(A)

160

250

400

630

800

额定电流In(A)

63

(0.4-1.0)In   倍数逐级可调

250

(0.4-1.0)In

倍数逐级可调

400

(0.4-1.0)In

倍数逐级可调

630

(0.4-1.0)In   倍数逐级可调

800

(0.4-1.0)In

倍数逐级可调

160

(0.4-1.0)In   倍数逐级可调

100

40/50/63/80/100/ OFF固定电流可调

250

100/125/140/

160/180/200/

225/2401250/

OFF固定电流可调

400

160/180/200/

225/250/280/

315/350/400/

OFF固定电流可调

630

250/280/315/

350/400/500/

630/OFF

固定电流可调

800

315/3501400/

450115001630/

700/7501800/

OFF固定电流可调

160

63/80/100/125/160 /OFF固定电流可调

电气性能

额定绝缘电压Ui(V)

AC1000

额定冲击耐受电压Uimp(kV)

AC8000

额定工作电压Ue(V)

AC3801400   AC480/500   AC530/550   AC660/690

飞弧距离(mm)

¥50(0)

使用类别

A

极数

3

4

3

4

3

4

3

4

3

4

使用寿命

电气

AC400V

8000

8000

7500

7500

7500

AC690V

1000

1000

1000

1000

1000

机械

20000

20000

13000

13000

13000

分断能力

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

额定极限短路分断能力Icu(kA)

AC380V

1400V

50

70

50

70

50

70

50

70

50

70

50

70

50

70

50

70

50

70

50

70

额定运行短路分断能力Ics(kA)

50

50

50

50

50

50

50

50

50

50

50

50

50

50

50

50

50

50

50

50

额定极限短路分断能力|cu(kA)

AC480V /500V

30

30

30

30

30

30

30

30

30

30

额定运行短路分断能力Ics(kA)

22.5

22.5

22.5

22.5

22.5

22.5

22.5

22.5

22.5

22.5

额定极限短路分断能力|cu(kA)

AC530V /550V

20

20

20

20

20

20

20

20

20

20

额定运行短路分断能力Ics(kA)

15

15

15

15

15

15

15

15

15

15

额定极限短路分断能力Icu(kA)

AC660V

1690V

15

15

15

15

15

15

15

15

15

15

额定运行短路分断能力Ics(kA)

10

10

10

10

10

10

10

10

10

10

外形尺寸(mm)

高度

155

165

257

257

275

宽度

90

120

105

140

140

184

140

184

210

280

深度

100

105

154

154

154

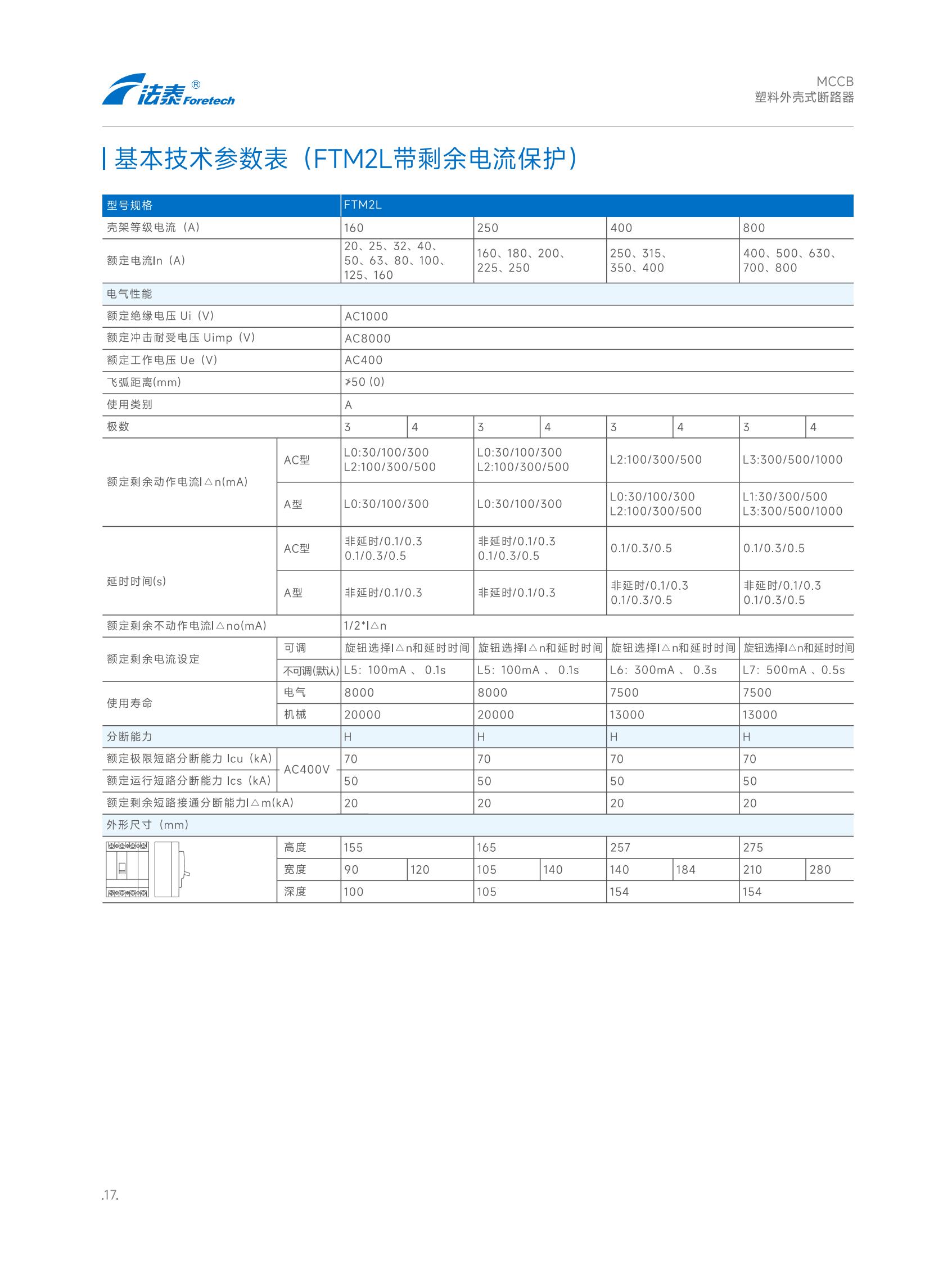

型号规格

FTM2L

壳架等级电流(A)

160

250

400

800

额定电流In(A)

20、25、32、40、

50、63、80、100、

125、160

160、180、200、

225、250

250、315、

350、400

400、500、630、

700、800

电气性能

额定绝缘电压Ui(V)

AC1000

额定冲击耐受电压Uimp(V)

AC8000

额定工作电压Ue(V)

AC400

飞弧距离(mm)

≥50(0)

使用类别

A

极数

3

4

3

4

3

4

3

4

额定剩余动作电流I△n(mA)

AC型

L0:30/100/300

L2:100/300/500

L0:30/100/300

L2:100/300/500

L2:100/300/500

L3:300/50011000

A型

L0:30/100/300

L0:30/100/300

L0:30/100/300

L2:100/300/500

L1:30/300/500

L3:300/500/1000

延时时间(s)

AC型

非延时/0.1/0.3

0.1/0.3/0.5

非延时/0.1/0.3

0.1/0.3/0.5

0.1/0.310.5

0.1/0.3/0.5

A型

非延时/0.1/0.3

非延时/0.110.3

非延时/0.1/0.3

0.1/0.3/0.5

非延时/0.1/0.3

0.11/0.3/0.5

额定剩余不动作电流I△no(mA)

1/2*I△n

额定剩余电流设定

可调

旋钮选择I△n和延时时间

旋钮选择I△n和延时时间

旋钮选择I△n和延时时间

旋钮选择I△n和延时时间

不可调(默认)

L5:100mA、0.1s

L5:100mA、0.1s

L6:300mA、0.3s

L7:500mA 、0.5s

使用寿命

电气

8000

8000

7500

7500

机械

20000

20000

13000

13000

分断能力

H

H

H

H

额定极限短路分断能力Icu(kA)

AC400V

70

70

70

70

额定运行短路分断能力Ics(kA)

50

50

50

50

额定剩余短路接通分断能力I△m(kA)

20

20

20

20

外形尺寸(mm)

高度

155

165

257

275

宽度

90

120

105

140

140

184

210

280

深度

100

105

154

154

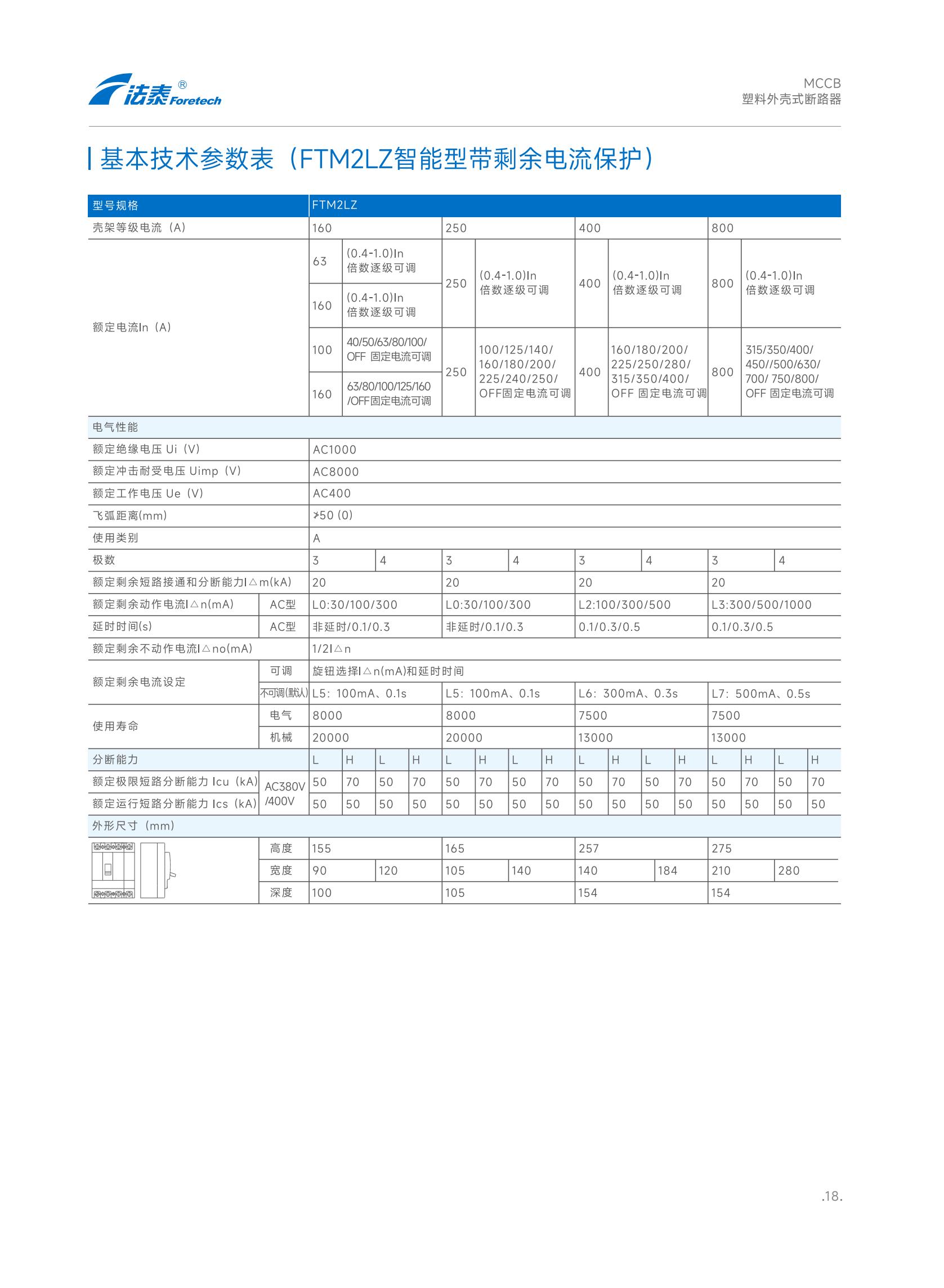

型号规格

FTM2LZ

壳架等级电流(A)

160

250

400

800

额定电流In(A)

63

(0.4-1.0)ln   倍数逐级可调

250

(0.4-1.0)ln   倍数逐级可调

400

(0.4-1.0)ln   倍数逐级可调

800

(0.4-1.0)ln   倍数逐级可调

160

(0.4-1.0)In   倍数逐级可调

100

40/50/63/80/100/ OFF固定电流可调

250

100/125/140/

160/180/200/

225/240/250/

OFF固定电流可调

400

160/180/200/

225/250/280/

315/350/400/

OFF固定电流可调

800

315/350/400/

450//500/630/ 700/750/800/

OFF固定电流可调

160

63/80/100/125/160 /OFF固定电流可调

电气性能

额定绝缘电压Ui(V)

AC1000

额定冲击耐受电压Uimp(V)

AC8000

额定工作电压Ue(V)

AC400

飞弧距离(mm)

≥50(0)

使用类别

A

极数

3

4

3

4

3

4

3

4

额定剩余短路接通和分断能力I△m(kA)

20

20

20

20

额定剩余动作电流I△n(mA)

AC型

L0:30/100/300

L0:30/100/300

L2:100/300/500

L3:300/500/1000

延时时间(s)

AC型

非延时/0.1/0.3

非延时/0.1/0.3

0.1/0.3/0.5

0.1/0.3/0.5

额定剩余不动作电流I△no(mA)

1/2I△n

额定剩余电流设定

可调

旋钮选择I△n(mA)和延时时间

不可调(默认)

L5:100mA、0.1s

L5:100mA、0.1s

L6:300mA、0.3s

L7:500mA、0.5s

使用寿命

电气

8000

8000

7500

7500

机械

20000

20000

13000

13000

分断能力

L

H

L

H

L

H

L

H

L

H

L

H

L

H

L

H

额定极限短路分断能力Icu(kA)

AC380V

1400V

50

70

50

70

50

70

50

70

50

70

50

70

50

70

50

70

额定运行短路分断能力Ics(kA)

50

50

50

50

50

50

50

50

50

50

50

50

50

50

50

50

外形尺寸(mm)

高度

155

165

257

275

宽度

90

120

105

140

140

184

210

280

深度

100

105

154

154
