FTM2DC 直流塑壳断路器
二维码
分享

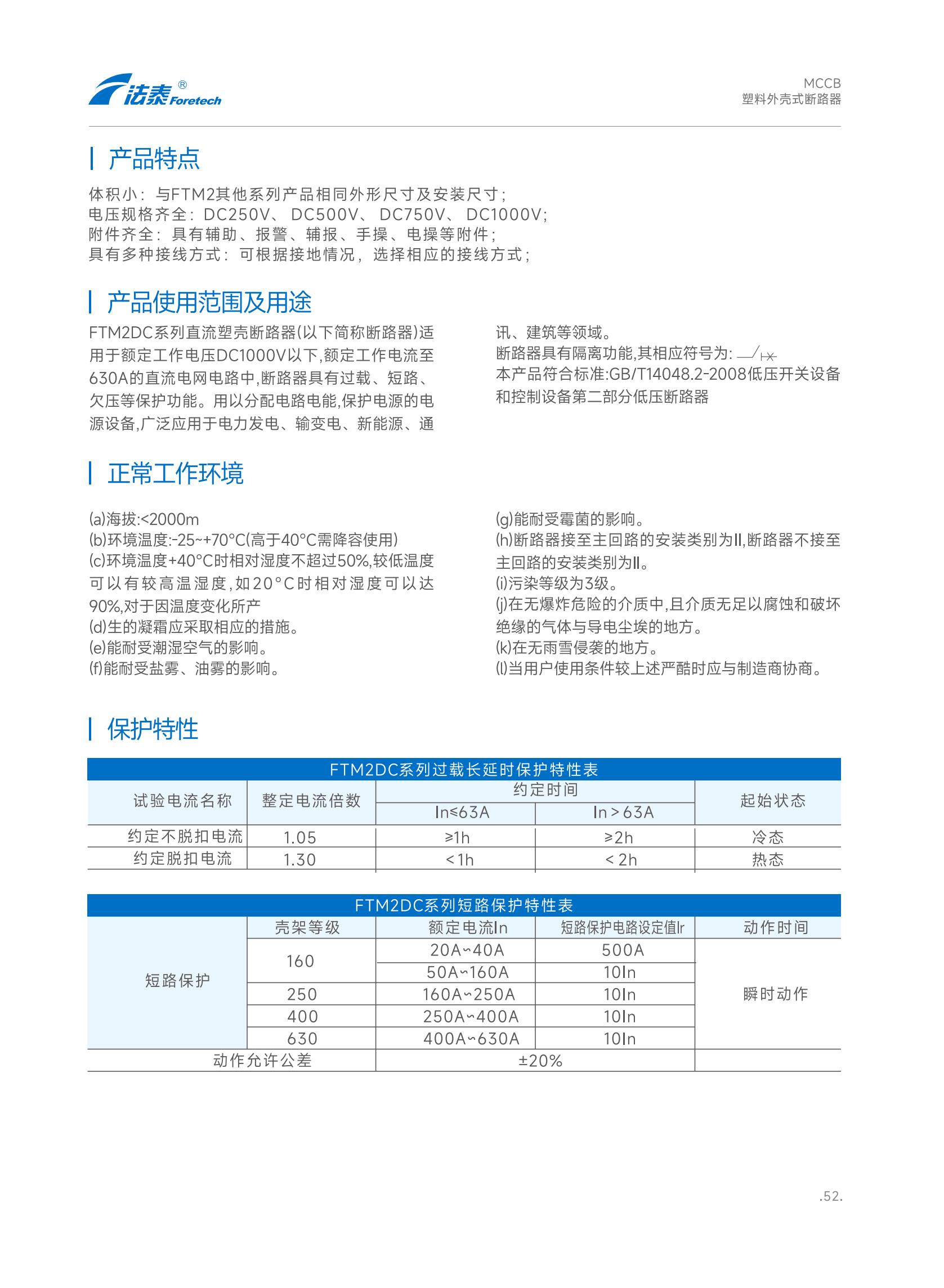

FTM2DC系列直流塑壳断路器(以下简称断路器)适用于额定工作电压DC1000V以下，额定工作电流至630A的直流电网电路中新路器具有过载、短路、欠等保护功能。用以分配电路电能，保护电源的电源设备，广泛应用于电力发电、输变电、新能源通讯、建筑等领域。
参数
品牌 ： 法泰 Foretech
型号 ： FTM2DC
产品类别 ： 塑料外壳式断路器
特殊派生代号
壳架等级代号
分断能力代号
极数
技术参数产品详情

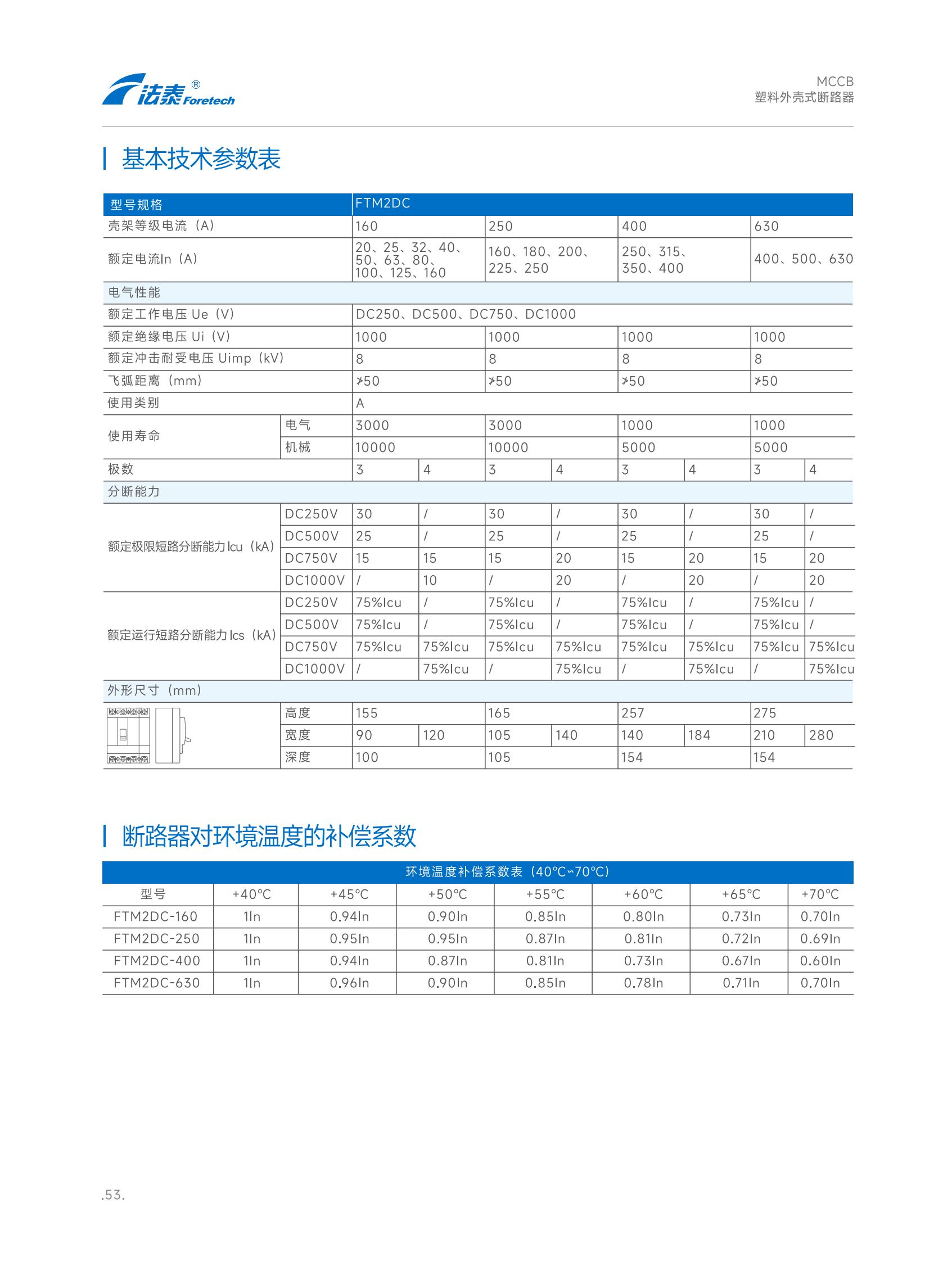

型号规格 | FTM2DC | ||||||||
壳架等级电流(A) | 160 | 250 | 400 | 630 | |||||
额定电流In(A) | 20、25、32、40、50、63、80、100、125、160 | 160、180、200、 225、250 | 250、315、 350、400 | 400、500、630 | |||||
电气性能 | |||||||||
额定工作电压Ue(V) | DC250、DC500、DC750、DC1000 | ||||||||
额定绝缘电压Ui(V) | 1000 | 1000 | 1000 | 1000 | |||||
额定冲击耐受电压Uimp(kV) | 8 | 8 | 8 | 8 | |||||
飞弧距离(mm) | ≥50 | ≥50 | ≥50 | ≥50 | |||||
使用类别 | A | ||||||||
使用寿命 | 电气 | 3000 | 3000 | 1000 | 1000 | ||||
机械 | 10000 | 10000 | 5000 | 5000 | |||||
极数 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | |
分断能力 | |||||||||
额定极限短路分断能力Icu(kA) | DC250V | 30 | / | 30 | / | 30 | / | 30 | / |
DC500V | 25 | / | 25 | / | 25 | / | 25 | / | |
DC750V | 15 | 15 | 15 | 20 | 15 | 20 | 15 | 20 | |
DC1000V | / | 10 | / | 20 | / | 20 | / | 20 | |
额定运行短路分断能力Ics(kA) | DC250V | 75%lcu | / | 75%Icu | / | 75%lcu | / | 75%Icu | / |
DC500V | 75%Icu | / | 75%Icu | / | 75%Icu | / | 75%Icu | / | |
DC750V | 75%Icu | 75%Icu | 75%Icu | 75%Icu | 75%Icu | 75%Icu | 75%Icu | 75%Icu | |
DC1000V | / | 75%Icu | / | 75%Icu | / | 75%Icu | 75%lcu | ||

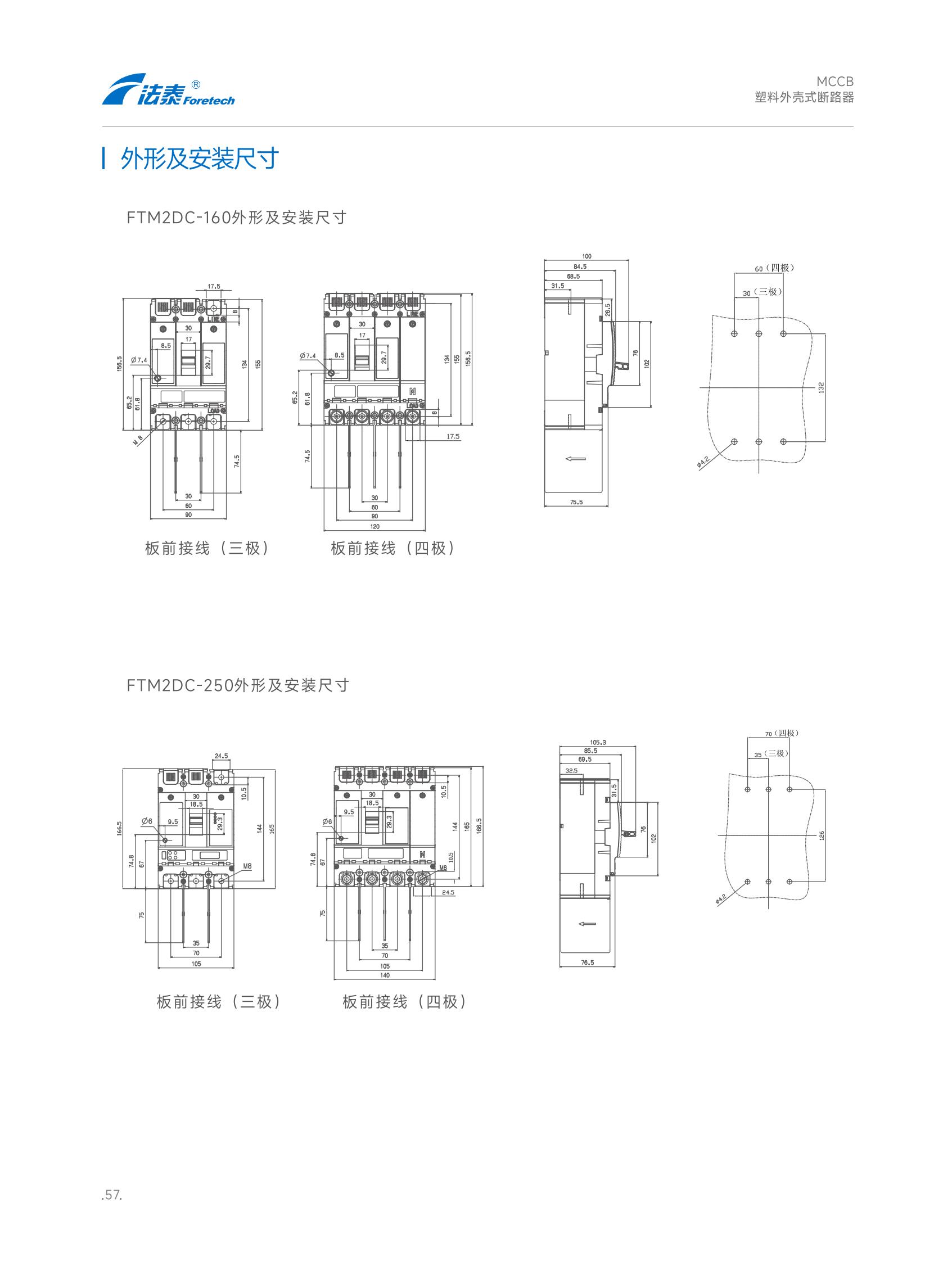

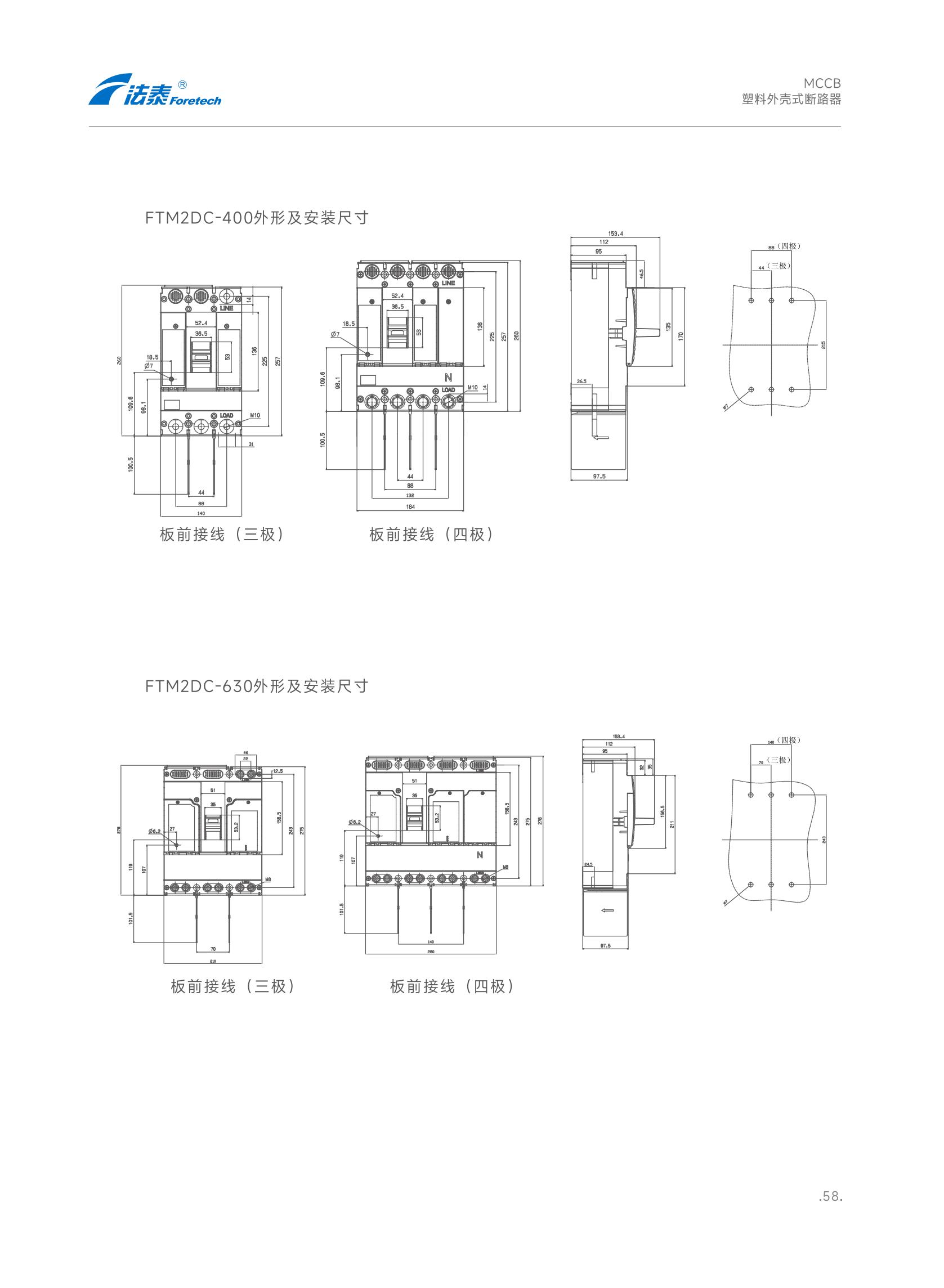

外形尺寸(mm) | |||||||||
高度 | 155 | 165 | 257 | 275 | |||||
宽度 | 90 | 120 | 105 | 140 | 140 | 184 | 210 | 280 | |
深度 | 100 | 105 | 154 | 154 | |||||
